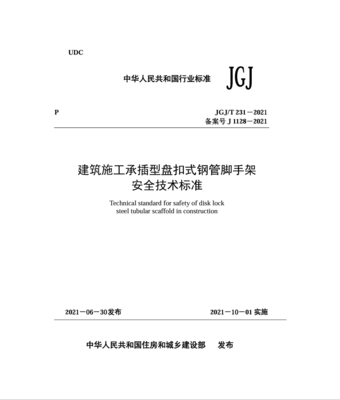

《建筑施工承插型盘扣式脚手架安全技术规范》（JGJ/T231-2021）简介

1. 规范基本信息

2. 核心内容框架

2.1 适用范围

• 适用工程：房屋建筑、市政、桥梁等工程中的承插型盘扣式脚手架

• 适用架体类型：

  • 支撑架（模板支撑、钢结构安装支撑等）

  • 作业架（结构施工、装修用脚手架）




2.2 核心章节

1. 总则

   • 明确盘扣式脚手架"模块化设计、高效搭拆"的技术特点

2. 构配件要求

   • 立杆：材质Q355B，外径60.3/48.3mm，允许偏差±0.3mm

   • 水平杆：节点盘间距500mm，插销外露长度≥15mm且≤50mm

   • 连接盘：铸钢件抗拉强度≥330MPa，节点抗拉拔力≥30kN

3. 结构设计

   • 立杆计算长度：支撑架顶部悬臂段≤650mm，可调托座插入深度≥150mm

   • 节点验算：水平杆端部扣接头与连接盘抗剪承载力≥25kN

4. 施工与验收

   • 搭设流程：定位放线→放置底座→安装立杆→安装水平杆→设置斜杆→安装顶托

   • 验收指标：立杆垂直度≤1/500，水平杆步距偏差±5mm

5. 拆除要求

   • 遵循"后装先拆"原则，严禁抛掷杆件，拆除后分类码放

3. 主要技术变化（对比2010版）

4. 实施意义

1. 安全性提升

   • 明确盘扣节点抗滑移承载力试验方法（插销双剪试验≥20kN）




2. 效率突破

   • 模块化设计使搭拆速度较传统脚手架提升30%以上




3. 标准化推广

   • 统一全国盘扣架生产标准，遏制劣质产品流通




5. 注意事项

1. 新旧标准衔接

   • 2022年后新采购的立杆必须符合Q355材质要求




2. 特殊气候施工

   • 风速≥10.8m/s（6级风）时禁止高空作业，台风地区需增设缆风绳




3. 关键控制点

   • 水平杆插销必须锤击至锁紧位置，验收时全数检查

   • 可调底座调节高度≤300mm，顶托调节高度≤200mm




4. 报废标准

   • 立杆弯曲度＞1/1000或锈蚀深度＞0.25mm必须强制报废




注：本规范电子版可在住建部官网（http://www.mohurd.gov.cn）下载，纸质版由中国建筑工业出版社出版。实施中需结合《建筑施工工具式脚手架安全技术规范》（JGJ202）进行交叉作业管理。
